Настройка MJPG-Streamer на Raspberry Pi Zero W с USB-веб-камерой

Настройка MJPG-Streamer на Raspberry Pi Zero W с USB-веб-камерой

Описание проекта

Эта инструкция поможет вам запустить видеопоток с USB-веб-камеры на Raspberry Pi. Вы сможете смотреть видео в реальном времени через любой веб-браузер по сети. Это полезно для создания домашней камеры наблюдения, дверного глазка или IoT-проектов.

---

Что понадобится

1. Raspberry Pi (с Wi-Fi или Ethernet)
2. MicroSD-карта (8 ГБ и более, с установленной ОС)
3. USB-веб-камера (поддерживается UVC — большинство современных)
4. Блок питания (рекомендуется 5 В / 2 А)
5. Кабель Micro-USB для питания
6. Компьютер для настройки (для первоначальной настройки)

---

Шаг 1: Установка и настройка ОС

1. Скачайте Raspberry Pi OS (ранее Raspbian) с официального сайта:
   https://www.raspberrypi.com/software/

2. Используйте Raspberry Pi Imager (рекомендуется) или balenaEtcher, чтобы записать образ на microSD-карту.

3. Активируйте SSH и Wi-Fi при необходимости до первого включения:
   • В папке boot на карте создайте файл ssh (без расширения).

   • Создайте файл wpa_supplicant.conf со следующим содержимым:

     ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
     update_config=1
     country=RU

     network={
         ssid="ВАШЕ_СЕТЕВОЕ_ИМЯ"
         psk="ВАШ_ПАРОЛЬ"
         key_mgmt=WPA-PSK
     }


   Замените ВАШЕ_СЕТЕВОЕ_ИМЯ и ВАШ_ПАРОЛЬ на данные вашей Wi-Fi-сети.
   country=RU — для России (важно для соответствия радиочастотным нормам).

4. Вставьте карту в Raspberry Pi, подключите питание.

---

Шаг 2: Подключение к Raspberry Pi по SSH

1. Узнайте IP-адрес Raspberry Pi в сети:
   • Проверьте на роутере список подключённых устройств.
   • Или используйте nmap:

     nmap -sn 192.168.1.0/24


     (замените на вашу подсеть)

2. Подключитесь по SSH:

   ssh IP_АДРЕС


   Пользователь по умолчанию: pi Пароль по умолчанию: raspberry

3. (Опционально) Смените пароль:

   passwd


4. Обновите систему:

   sudo apt update && sudo apt upgrade -y


---

Шаг 3: Подключение USB-веб-камеры

1. Подключите веб-камеру к Raspberry Pi через.

2. Проверьте, определилась ли камера:

   ls /dev/video*


   Должно появиться: /dev/video0 (или больше, если камер несколько).

3. Установите утилиту для проверки:

   sudo apt install v4l-utils -y


4. Проверьте параметры камеры:

   v4l2-ctl --list-formats-ext


---

Шаг 4: Установка MJPG-Streamer

mjpg-streamer — легковесный потоковый сервер для веб-камер.

1. Установка зависимостей:

sudo apt-get install subversion libjpeg62-turbo-dev imagemagick ffmpeg libv4l-dev cmake git -y

2. Клонирование репозитория:

cd ~
git clone https://github.com/jacksonliam/mjpg-streamer.git

Используем форк jacksonliam/mjpg-streamer, так как он содержит улучшения и работает на ARM (включая Raspberry Pi).

3. Сборка:

cd mjpg-streamer/mjpg-streamer-experimental
make

Если ошибка с make, проверьте, установлены ли cmake и build-essential.

4. Установка (опционально):

sudo make install

---

Шаг 5: Запуск MJPG-Streamer

Запустите сервер вручную:

export LD_LIBRARY_PATH=.
./mjpg_streamer -o "output_http.so -w ./www" -i "input_uvc.so -d /dev/video0 -f 10 -r 640x480"

Пояснение параметров:

• -o "output_http.so -w ./www" — включает веб-сервер, раздаёт файлы из папки www
• -i "input_uvc.so -d /dev/video0" — использует UVC-камеру по умолчанию
• -f 10 — частота кадров: 10 FPS
• -r 640x480 — разрешение

Если камера не отвечает, попробуйте другие разрешения: 320x240, 1280x720

---

Шаг 6: Просмотр видео в браузере

1. Откройте браузер на любом устройстве в той же сети.
2. Перейдите по адресу:

   http://IP_АДРЕС_ПИ:8080


   (например, http://192.168.1.175:8080)

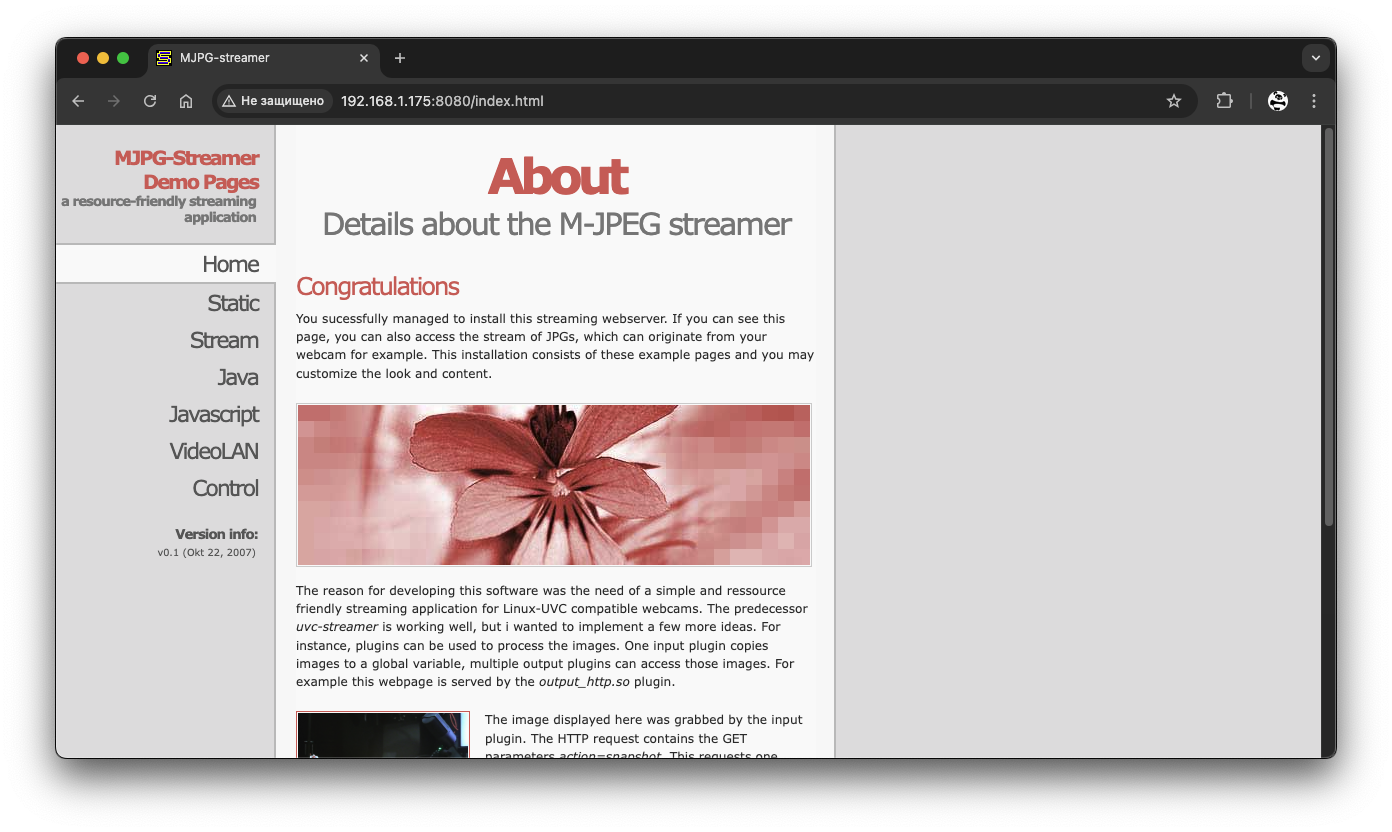

3. Вы увидите:
   • Страницу с видео
   • Кнопки для управления (если поддерживается)

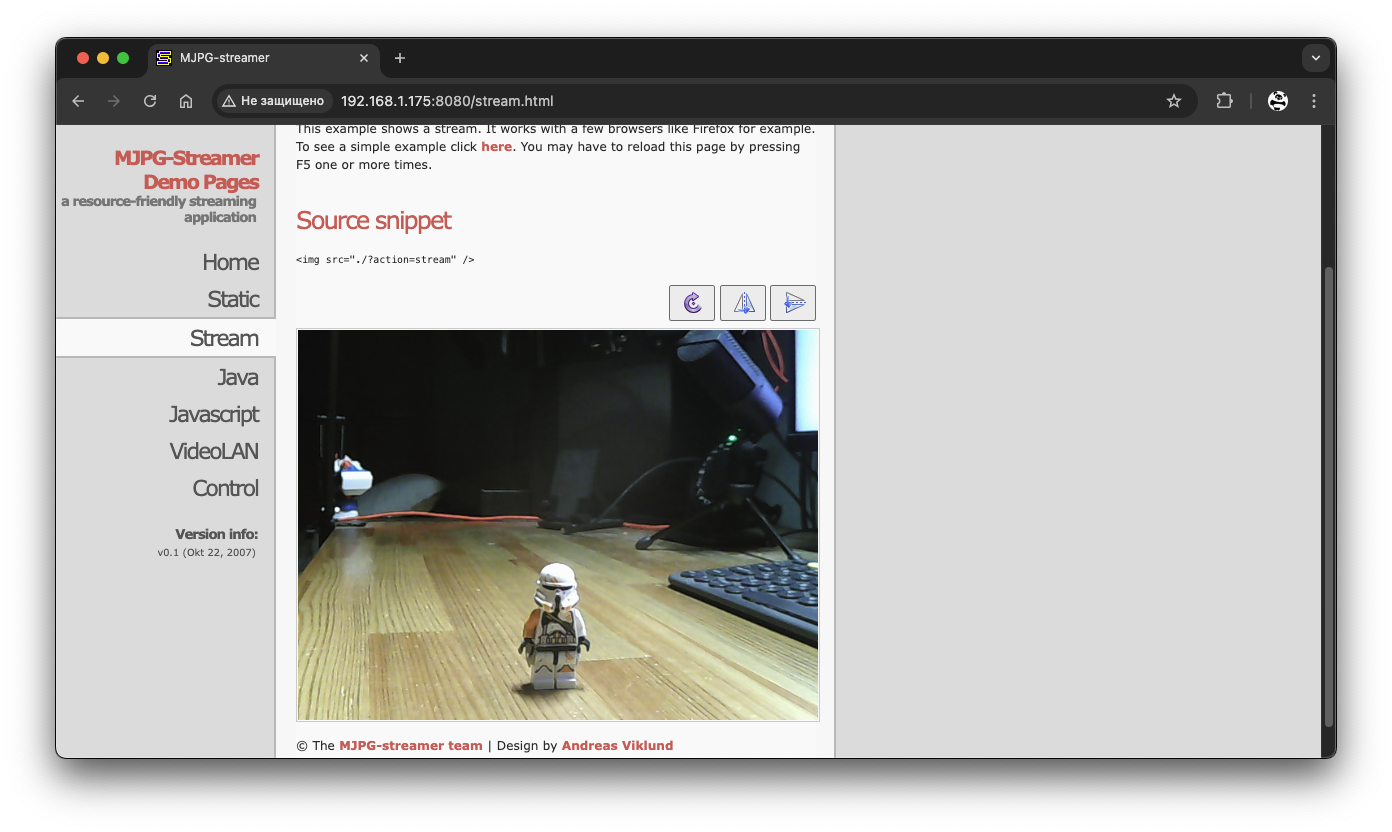

   • Ссылку на поток /?action=stream

---

Шаг 7: Автозапуск при старте системы

Чтобы mjpg-streamer запускался автоматически при включении Raspberry Pi.

1. Создайте скрипт запуска:

nano ~/start_stream.sh

Вставьте:

#!/bin/bash
cd /home/pi/mjpg-streamer/mjpg-streamer-experimental
export LD_LIBRARY_PATH=.
./mjpg_streamer -o "output_http.so -w ./www" -i "input_uvc.so -d /dev/video0 -f 10 -r 640x480"

Сохраните: Ctrl+O → Enter → Ctrl+X

2. Сделайте скрипт исполняемым:

chmod +x ~/start_stream.sh

3. Добавьте в автозагрузку через crontab:

crontab -e

Добавьте в конец:

@reboot /home/pi/start_stream.sh > /home/pi/stream.log 2>&1 &

Это запустит скрипт при загрузке и сохранит логи в stream.log для отладки.

---

Шаг 8: (Опционально) Защита потока паролем

Чтобы никто посторонний не мог просматривать поток:

1. Измените веб-интерфейс:

Редактируйте файл www/index.html и добавьте базовую аутентификацию или используйте Nginx как прокси.

2. Пример с Nginx (рекомендуется для продвинутых):

sudo apt install nginx apache2-utils -y
sudo htpasswd -c /etc/nginx/.htpasswd пользователь

Настройте Nginx как прокси к localhost:8080 с паролем.

---

Шаг 9: Оптимизация для Raspberry Pi Zero

Pi Zero W — слабое устройство. Советы:

• Используйте низкое разрешение: 640x480 или 320x240
• Уменьшите FPS: -f 5 или -f 10
• Не используйте H.264, если не установлен v4l2compress
• Подключайте камеру через хаб с питанием

---

Устранение неполадок

Проблема	Решение
Нет /dev/video0	Проверьте подключение камеры, перезагрузите Pi
Камера не поддерживается	Убедитесь, что камера UVC-совместима
Сервер не запускается	Проверьте права, LD_LIBRARY_PATH, зависимости
Видео тормозит	Уменьшите разрешение и FPS
Не работает автозапуск	Проверьте путь в crontab, права на скрипт

---

Полезные ссылки

• Официальный репозиторий: https://github.com/jacksonliam/mjpg-streamer
• UVC-камеры: https://www.ideasonboard.org/uvc/
• Документация по V4L2: https://linuxtv.org/docs/

---

Заключение

Теперь у вас есть работающая видеокамера на базе Raspberry Pi Zero W, доступная через веб-браузер. Вы можете использовать её как:

• Домашнюю камеру наблюдения
• Дверной видеоглазок
• Мониторинг питомца
• Умный дом (интеграция с Home Assistant)

Если нужно — могу помочь с интеграцией в Home Assistant, Telegram-бота с видео, или HTTPS-доступом из интернета (через ngrok или Tailscale).
