Использование matplotlib для визуализации изображений
Введение
Matplotlib является мощной библиотекой визуализации данных для Python, которая также предоставляет функциональность для отображения изображений. Однако при совместном использовании с OpenCV возникают особенности, связанные с различными цветовыми пространствами, которые требуют понимания и корректной обработки.
Визуализация изображений в оттенках серого
При работе с полутоновыми изображениями, загруженными через OpenCV, визуализация в Matplotlib осуществляется напрямую:
1
2
3
4
5
6
7
8
9
10
11
import cv2
import matplotlib.pyplot as plt
# Чтение изображения в оттенках серого
img = cv2.imread('/home/pi/dataset/4.2.03.tiff', 0)
# Визуализация с Matplotlib
plt.imshow(img, cmap='gray')
plt.title('stormtrooper')
plt.axis('off')
plt.show()
Проблема цветовых пространств

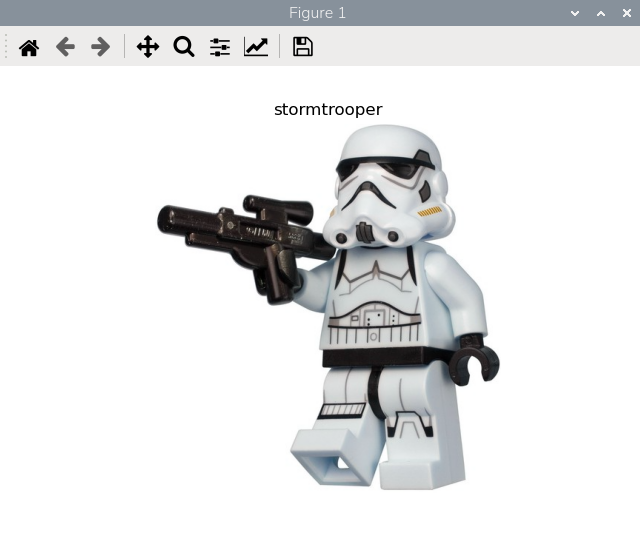

OpenCV использует цветовое пространство BGR (Blue-Green-Red), в то время как Matplotlib ожидает RGB (Red-Green-Blue). При прямой визуализации BGR-изображения в Matplotlib цвета отображаются некорректно:
1
2
3
4
5
6
7
8
# Чтение цветного изображения в BGR
img_bgr = cv2.imread('/home/pi/dataset/4.2.03.tiff', 1)
# НЕПРАВИЛЬНО: прямое отображение BGR в Matplotlib
plt.imshow(img_bgr)
plt.title('stormtrooper')
plt.axis('off')
plt.show()
Корректное преобразование BGR в RGB
Для правильного отображения цветных изображений необходимо преобразовать цветовое пространство из BGR в RGB:
1
2
3
4
5
6
7
8
# Преобразование BGR в RGB для корректного отображения
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
# ПРАВИЛЬНО: отображение после преобразования
plt.imshow(img_rgb)
plt.title('stormtrooper')
plt.axis('off')
plt.show()

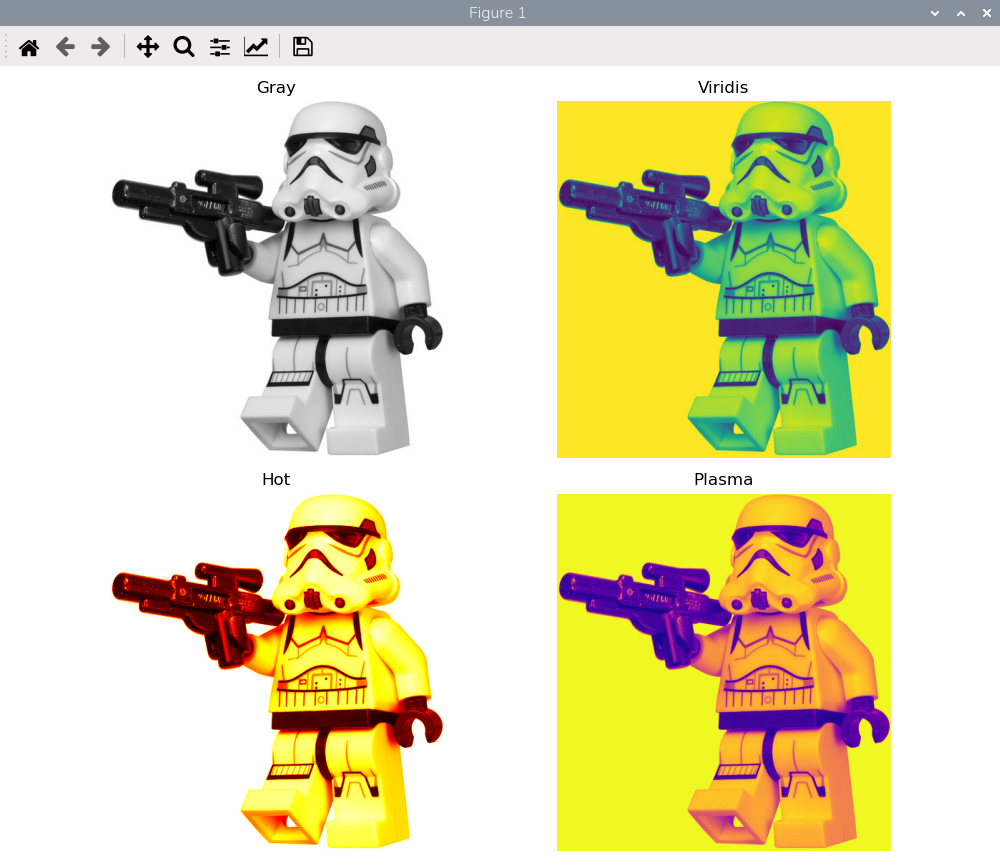

Сравнение различных цветовых карт для полутоновых изображений
Matplotlib предоставляет различные цветовые карты для визуализации полутоновых изображений:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# Создание подграфиков для сравнения цветовых карт
fig, axes = plt.subplots(2, 2, figsize=(10, 8))
# Оригинальное полутоновое изображение
axes[0, 0].imshow(img, cmap='gray')
axes[0, 0].set_title('Gray')
axes[0, 0].axis('off')
# Различные цветовые карты
axes[0, 1].imshow(img, cmap='viridis')
axes[0, 1].set_title('Viridis')
axes[0, 1].axis('off')
axes[1, 0].imshow(img, cmap='hot')
axes[1, 0].set_title('Hot')
axes[1, 0].axis('off')
axes[1, 1].imshow(img, cmap='plasma')
axes[1, 1].set_title('Plasma')
axes[1, 1].axis('off')
plt.tight_layout()
plt.show()
Полный рабочий процесс визуализации
Комплексный пример демонстрирует полный цикл работы с изображениями:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
import cv2
import matplotlib.pyplot as plt
def visualize_image(image_path):
# Чтение изображения
img_bgr = cv2.imread(image_path, 1)
img_gray = cv2.imread(image_path, 0)
# Преобразование цветового пространства
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
# Создание комплексной визуализации
fig, axes = plt.subplots(1, 3, figsize=(15, 5))
# BGR (некорректные цвета)
axes[0].imshow(img_bgr)
axes[0].set_title('BGR - Некорректно')
axes[0].axis('off')
# RGB (корректные цвета)
axes[1].imshow(img_rgb)
axes[1].set_title('RGB - Корректно')
axes[1].axis('off')
# Полутоновое изображение
axes[2].imshow(img_gray, cmap='gray')
axes[2].set_title('Оттенки серого')
axes[2].axis('off')
plt.tight_layout()
plt.show()
# Использование функции
visualize_image('/home/pi/dataset/4.2.03.tiff')
Типичные проблемы и решения
Проблема: Искаженные цвета при отображении цветных изображений
Решение: Всегда преобразовывайте BGR в RGB с помощью cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
Проблема: Слишком темное или светлое изображение
Решение: Используйте параметр vmin и vmax в imshow() для управления диапазоном интенсивностей
Проблема: Низкое качество отображения
Решение: Увеличьте DPI при сохранении: plt.savefig('image.png', dpi=300, bbox_inches='tight')
Проблема: Медленная визуализация больших изображений
Решение: Используйте plt.imshow() с параметром interpolation='nearest' для ускорения
Правильное использование Matplotlib для визуализации изображений OpenCV требует понимания различий в цветовых пространствах. Преобразование BGR в RGB является обязательным шагом для корректного отображения цветных изображений. Возможности Matplotlib по настройке цветовых карт и созданию комплексных визуализаций делают его ценным инструментом для анализа и демонстрации результатов обработки изображений в проектах компьютерного зрения на Raspberry Pi.
