Введение

NumPy представляет собой фундаментальный пакет для научных вычислений на Python, предоставляющий поддержку многомерных массивов и математических функций для работы с ними. В контексте компьютерного зрения массивы NumPy используются для представления изображений и выполнения сложных математических операций, что делает его неотъемлемой частью работы с OpenCV.

Создание массивов NumPy

NumPy предоставляет несколько методов для создания массивов. Основной функцией является array(), которая преобразует последовательности в массивы. Рассмотрим практические примеры создания массивов:

import numpy as np

# Создание одномерного массива из списка
x = np.array([1, 2, 3])
print(x)  # array([1, 2, 3])

# Создание массива с последовательностью чисел
y = np.arange(10)
print(y)  # array([0, 1, 2, 3, 4, 5, 6, 7, 8, 9])

Базовые операции с массивами

NumPy предоставляет функции для работы с массивами, включая математические операции и генерацию последовательностей. Функция linspace() создает массивы с равноудаленными значениями:

# Создание массивов для операций
a = np.array([1, 3, 6, 9])
b = np.linspace(0, 15, 4)  # 4 точки от 0 до 15
print(b)  # array([ 0.,  5., 10., 15.])

# Элементные операции
c = a - b
print(c)  # array([ 1., -2., -4., -6.])

# Возведение в степень
squares = a**2
print(squares)  # array([ 1,  9, 36, 81])

Линейная алгебра с NumPy

NumPy включает модуль linalg для операций линейной алгебры, которые часто используются в компьютерном зрении:

# Создание матрицы
a = np.array([[1, 2, 3], [4, 5, 6], [7, 8, 9]])

# Транспонирование матрицы
transposed = a.transpose()
print(transposed)

# Решение системы линейных уравнений
b = np.array([3, 2, 1])
solution = np.linalg.solve(a, b)
print(solution)

# Матричное умножение
c = np.random.rand(3, 3)
dot_product = np.dot(a, c)
print(dot_product)

Установка и основы Matplotlib

Matplotlib является основной библиотекой для визуализации данных в Python. Установка выполняется через pip3:

pip3 install matplotlib

После установки можно создавать различные типы визуализаций:

import matplotlib.pyplot as plt
import numpy as np

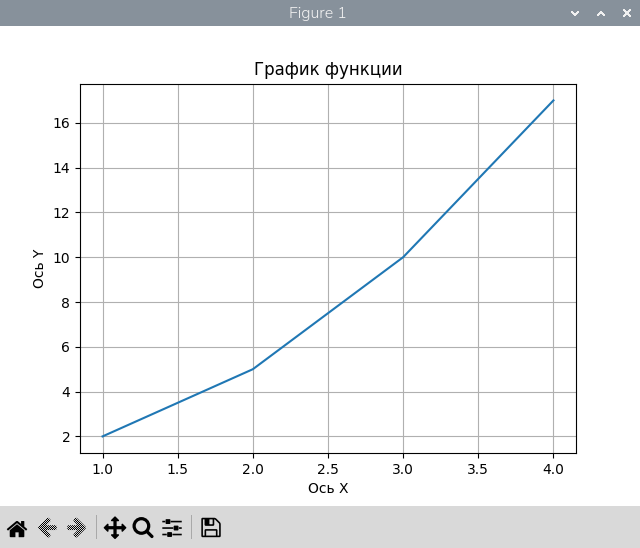

# Создание и визуализация графика
x = np.array([1, 2, 3, 4], dtype=np.uint8)
y = x**2 + 1
plt.plot(x, y)
plt.grid(True)
plt.title('График функции')
plt.xlabel('Ось X')
plt.ylabel('Ось Y')
plt.show()

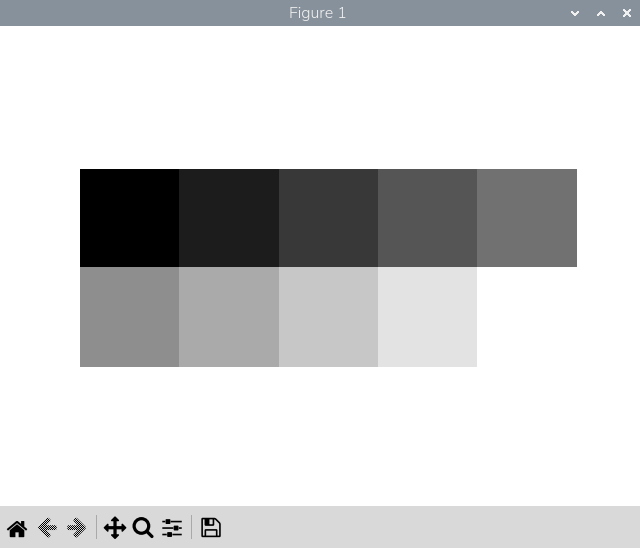

Визуализация массивов как изображений

Matplotlib позволяет визуализировать двумерные массивы как изображения с помощью функции imshow():

# Создание двумерного массива
x = np.array([[0, 1, 2, 3, 4],
              [5, 6, 7, 8, 9]], dtype=np.uint8)

# Визуализация как изображения
plt.imshow(x, cmap='gray')
plt.axis('off')
plt.grid(False)
plt.show()

Работа с цветовыми картами

Matplotlib предоставляет различные цветовые карты для визуализации. Доступные карты можно просмотреть:

import matplotlib.pyplot as plt

# Получение списка цветовых карт
colormaps = plt.colormaps()
print(f"Доступно цветовых карт: {len(colormaps)}")
print(colormaps[:10])  # Первые 10 карт

Визуализация трехмерных массивов

Для работы с цветными изображениями используются трехмерные массивы:

# Создание случайного трехмерного массива (3x3x3)
x = np.random.rand(3, 3, 3)

# Визуализация
plt.imshow(x)
plt.axis('off')
plt.grid(False)
plt.show()

Интеграция NumPy с OpenCV

Все структуры данных OpenCV преобразуются в массивы NumPy и обратно, что позволяет комбинировать возможности обеих библиотек:

import cv2
import numpy as np

# Создание изображения с помощью NumPy
image = np.random.randint(0, 255, (100, 100, 3), dtype=np.uint8)

# Обработка с помощью OpenCV
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# Отображение с помощью Matplotlib
plt.imshow(gray, cmap='gray')
plt.show()

Типичные проблемы и решения

Проблема: Ошибки при установке Matplotlib на Raspberry Pi Решение: Используйте pip3 install --user matplotlib или установите системные зависимости: sudo apt install python3-matplotlib

Проблема: Медленная работа с большими массивами Решение: Используйте np.float32 вместо np.float64 для экономии памяти, применяйте векторные операции вместо циклов

Проблема: Не отображаются графики при удаленном подключении Решение: Используйте plt.savefig('plot.png') для сохранения или настройте бэкенд: import matplotlib; matplotlib.use('Agg')

Освоение NumPy и Matplotlib создает прочную основу для работы с компьютерным зрением на Raspberry Pi. Понимание операций с массивами и методов визуализации позволяет эффективно работать с изображениями и данными, что является ключевым аспектом при разработке алгоритмов компьютерного зрения с использованием OpenCV и других библиотек.
