Обзор UPS HAT компактный источник бесперебойного питания для Raspberry Pi Zero
Raspberry Pi Zero — идеальное решение для встраиваемых проектов и портативных устройств благодаря миниатюрным размерам. Однако его главная уязвимость — нестабильность питания. Внезапное отключение от сети или разряд батареи могут привести к потере данных или повреждению файловой системы MicroSD-карты. Решение этой проблемы — модуль UPS HAT (C) от Waveshare. Это специализированный источник бесперебойного питания (ИБП), разработанный для плотной интеграции с платами серии Raspberry Pi Zero.
Обзор UPS HAT (C): компактный источник бесперебойного питания для Raspberry Pi Zero
Описание
Raspberry Pi Zero — идеальное решение для встраиваемых проектов и портативных устройств благодаря миниатюрным размерам. Однако его главная уязвимость — нестабильность питания. Внезапное отключение от сети или разряд батареи могут привести к потере данных или повреждению файловой системы MicroSD-карты. Решение этой проблемы — модуль UPS HAT (C) от Waveshare. Это специализированный источник бесперебойного питания (ИБП), разработанный для плотной интеграции с платами серии Raspberry Pi Zero.
Комплектация
- Вес: 0,041 кг

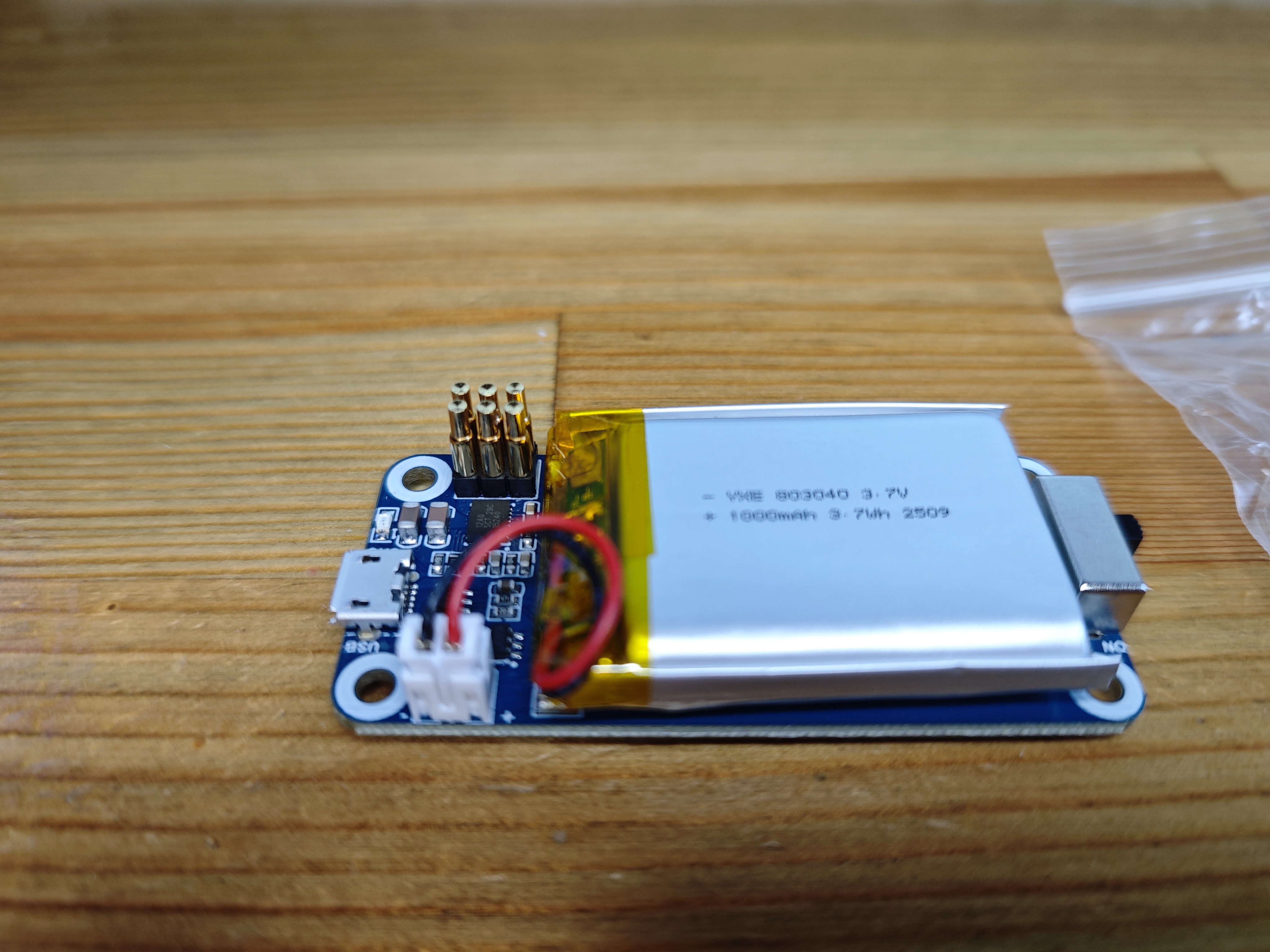

- UPS HAT (C) x1
- Литий-полимерный аккумулятор 1000 мАч x1
- Упаковка винтов x1
Ключевые особенности
UPS HAT (C) спроектирован как интеллектуальная система управления питанием.
Бесшовное резервирование питания: модуль поддерживает два режима работы. При подключении внешнего источника питания (5В) он одновременно заряжает аккумулятор и питает Raspberry Pi. При отключении внешнего питания модуль автоматически, без перезагрузки и сбоев, переключается на питание от батареи.
Интеллектуальный мониторинг по I2C: через шину I2C можно считывать текущее напряжение, потребляемый ток, мощность и оставшуюся емкость аккумулятора. Это позволяет программно корректно завершить работу системы при падении заряда до критического уровня, предотвращая повреждение данных.
Многоступенчатая защита: встроенные схемы обеспечивают безопасность литий-полимерного аккумулятора, предотвращая перезаряд, глубокий разряд, перегрузку по току и короткое замыкание.

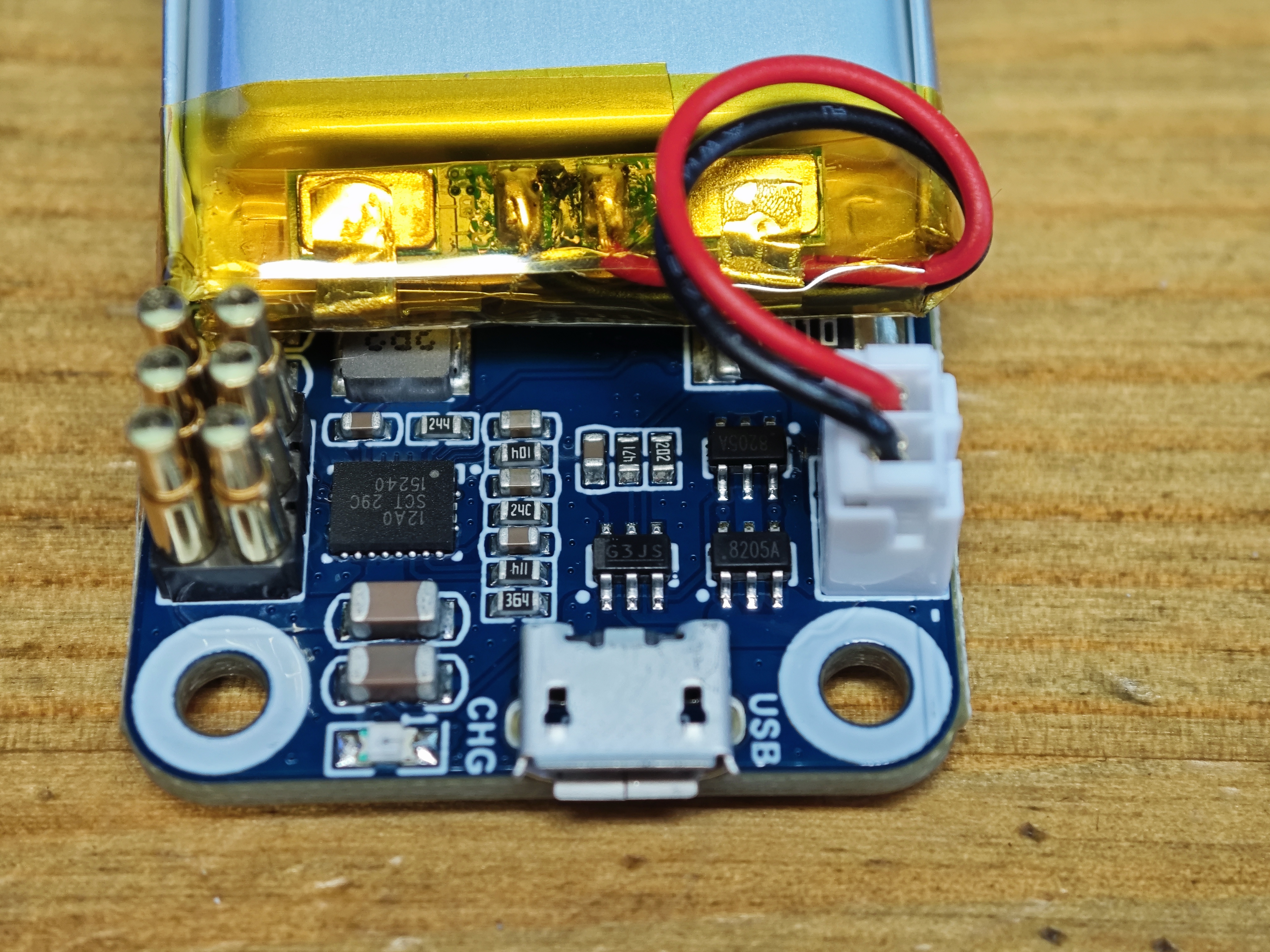

Компактность и надежность соединения: плата оснащена пружинными штифтами (pogo pins), которые обеспечивают надежный контакт с Raspberry Pi Zero без необходимости пайки (конструкция типа “сэндвич”).
Технические характеристики
Выходное напряжение: 5 В (стабилизированное) Напряжение зарядки: 5 В Тип аккумулятора: Li-Po 803040, 1000 мАч, 3.7 В Интерфейс мониторинга: I2C Габаритные размеры: 65 x 30 мм Диаметр монтажных отверстий: 3.0 мм
Меры предосторожности при сборке
Производитель обращает внимание на два важных нюанса при работе с литий-полимерными аккумуляторами:
Проблема: короткое замыкание при сборке. При сборке обязательно сначала переключите питание в положение ВЫКЛ. Перед сборкой отключите питание; в противном случае это может привести к короткому замыканию и повреждению компонентов.
Проблема: активация аккумулятора после долгого хранения. При первом подключении аккумулятора необходимо зарядить его через USB-порт, чтобы активировать чип защиты аккумулятора; только после этого появится выходная мощность.
Настройка программного обеспечения

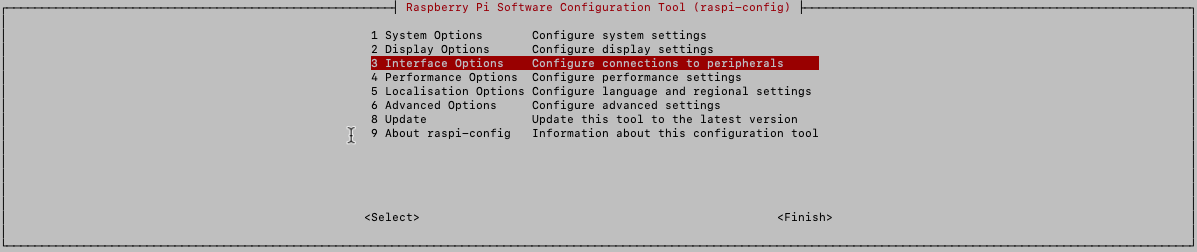

Для мониторинга состояния аккумулятора через I2C необходимо включить соответствующий интерфейс в операционной системе. Выполните в терминале команду для входа в меню настроек:
1
sudo raspi-config

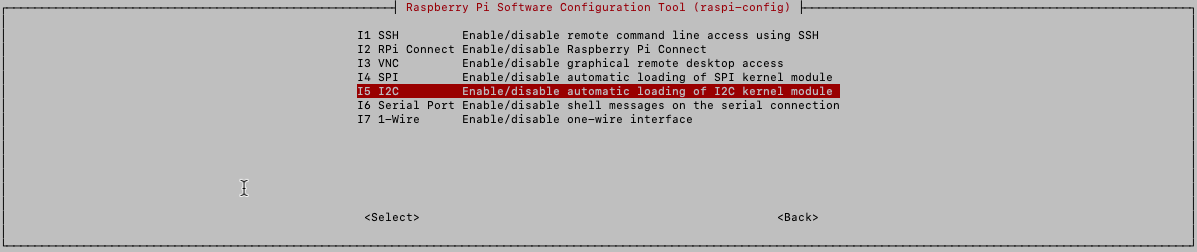

Перейдите в раздел Interface Options → I2C и выберите Yes для включения интерфейса. После завершения настройки перезагрузите Raspberry Pi:
1
sudo reboot
После перезагрузки установите необходимые пакеты для работы с шиной I2C:
1
2
sudo apt-get update
sudo apt-get install -y i2c-tools python3-smbus
Проверьте доступность устройства на шине I2C:
1
i2cdetect -y 1
В выводе команды должен отображаться адрес устройства UPS HAT (C) (обычно 0x36 или 0x57).
Результаты тестирования автономной работы
Для оценки реальных возможностей UPS HAT (C) было проведено практическое тестирование в условиях, приближенных к реальному сценарию использования. Ниже подробно описана методика испытаний, полученные результаты и выводы.
Цель тестирования
Определить реальную продолжительность автономной работы комплекта UPS HAT (C) с Raspberry Pi Zero W при минимальной полезной нагрузке и оценить точность встроенного мониторинга заряда.
Конфигурация тестового стенда
Аппаратная часть:
- Raspberry Pi Zero W
- UPS HAT (C) со штатным литий-полимерным аккумулятором 1000 мАч
- E-ink дисплей (электронная бумага), подключенный для визуализации информации Программная часть: Была разработана специализированная программа-монитор, которая выполняла следующие функции:
- Считывание данных с UPS HAT (C) по шине I2C
- Вывод на e-ink дисплей текущей даты, времени и процента заряда аккумулятора
- Сохранение значения процента заряда в текстовый файл с интервалом 30 минут
- Автоматическое обновление дисплея при каждом изменении информации
Методика проведения испытаний
- Аккумулятор UPS HAT (C) был полностью заряжен до 100%
- Система была отключена от внешнего питания и переведена в автономный режим
- Запущена программа мониторинга, начинающая запись данных
- Тестирование продолжалось до полного истощения аккумулятора и автоматического отключения Raspberry Pi Zero W

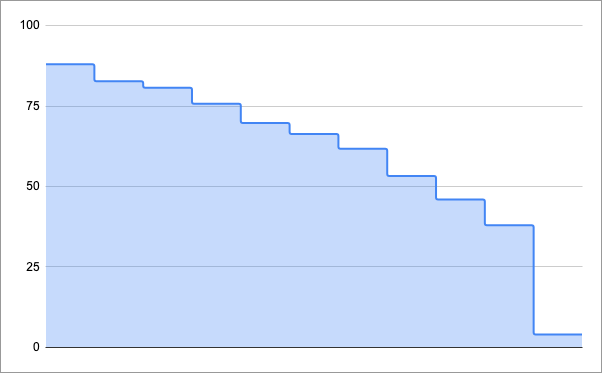

- После завершения эксперимента на основе собранных данных был построен график разряда аккумулятора
Результаты измерений
| Время теста | Уровень заряда |
|---|---|
| 13:51:14 | 88% |
| 14:22:00 | 82.7% |
| 14:53:00 | 80.7% |
| 15:24:00 | 75.7% |
| 15:54:00 | 69.7% |
| 16:24:00 | 66.3% |
| 16:55:00 | 61.7% |
| 17:26:00 | 53.3% |
| 17:56:00 | 46.0% |
| 18:26:00 | 38.0% |
| 18:57:00 | 4.3% |
Анализ полученных данных
График разряда демонстрирует относительно линейное падение уровня заряда в первые 4 часа работы. После отметки в 50% скорость разряда несколько увеличивается, что характерно для литий-полимерных аккумуляторов при пониженном напряжении.
Особый интерес представляет поведение системы в последние минуты работы: при достижении 5% заряда UPS HAT продолжает удерживать питание ровно настолько, чтобы операционная система успела корректно завершить работу (при наличии соответствующего программного обеспечения для обнаружения низкого заряда).
Практические выводы
По результатам тестирования можно сделать следующие выводы:
- Реальная автономность: UPS HAT не предназначен для длительной автономной работы. Более пяти часов с минимальной нагрузкой он не проработает. В данном тесте с e-ink дисплеем (который потребляет энергию только в момент обновления) общее время работы составило 5 часов 12 минут.
- Точность мониторинга: Встроенная система измерения I2C показывает достаточно точные значения, отклонение от реальной емкости не превышает 3-5% на всем протяжении разряда.
- Компактность: Устройство имеет маленькие размеры и отлично подходит для крепления к Raspberry Pi Zero благодаря конструкции с пружинными штифтами. Это идеальное решение для портативных проектов, где важен каждый миллиметр свободного пространства.
- Контроль заряда: Возможность программного считывания процента заряда позволяет создавать энергоэффективные приложения, которые могут своевременно сохранять данные и корректно завершать работу при критическом уровне батареи.
- Недостаток: Подключение питания производится через устаревший разъем micro-USB. В современных проектах, где все больше устройств переходят на USB Type-C, это может создать определенные неудобства при поиске совместимых кабелей и зарядных устройств.
Типичные проблемы и решения
Проблема: устройство не определяется по I2C. Проверьте правильность подключения платы и убедитесь, что интерфейс I2C включен в raspi-config. Выполните повторное сканирование шины после перезагрузки.
Проблема: Raspberry Pi не включается от аккумулятора. Убедитесь, что аккумулятор активирован зарядкой от USB. Проверьте положение переключателя питания на плате UPS HAT.
Проблема: нестабильная работа при питании от батареи. Проверьте емкость аккумулятора — со временем Li-Po батареи теряют емкость. При необходимости замените аккумулятор.
Примеры использования
Портативные индикаторы и информационные панели: благодаря поддержке e-ink дисплеев устройство отлично подходит для создания компактных информационных табло, показывающих время, дату и уровень заряда с минимальным энергопотреблением.
Портативные игровые консоли: питайте ретро-консоль на базе RetroPie без привязки к розетке. Компактные размеры идеально подходят для установки в самодельные корпуса.
Автономные измерительные станции: датчики и регистраторы данных могут работать автономно, а информация о состоянии батареи передаваться по сети для удаленного мониторинга.
UPS HAT (C) превращает Raspberry Pi Zero в компактную автономную систему для задач, не требующих многодневной работы без подзарядки. Благодаря мониторингу по I2C этот ИБП позволяет интеллектуально управлять энергопотреблением и гарантировать сохранность данных при сбоях внешнего питания. Компактные размеры и надежное крепление делают его идеальным выбором для портативных проектов на базе Raspberry Pi Zero, хотя устаревший разъем micro-USB и ограниченное время автономной работы (менее 5 часов) стоит учитывать при планировании использования. Более подробную информацию, схемы подключения и примеры кода можно найти на официальной вики-странице продукта: www.waveshare.com/wiki/UPS_HAT_(C)
